Ловушка азотная проточная ЛАП-400П предназначена для защиты вакуумных насосов от загрязнений в виде паров смол, масел и клеев посредством их вымораживания на охлаждаемых поверхностях с возможностью их удаления и для предотвращения проникновения паров рабочих жидкостей вакуумных насосов в откачиваемый сосуд.
✦ Материал корпуса из нержавеющей стали
✦ Тип входного фланца ISO-F
✦ Напряжение питания 48В (постоянный/переменный ток)
✦ С 2 патрубками на торцевой крышке KF-16, KF-25 для измерительных приборов, патрубком DN 63 ISO-K для предварительной откачки внутреннего объёма ловушки и для регенерации
✦ Климатическое исполнение УХЛ4
✦ Гарантийный срок эксплуатации 12 месяцев
✔ с паромасляным диффузионным высоковакуумным насосом НД-400(Р)
✔ с паромасляным бустерным вакуумным насосом 2НВБМ-400(Р)/6000
✔ с вакуумными насосами других производителей
Наименование параметра |
Значение для ловушки ЛАП-400П |
Условный проход Ду, мм | 400 |
Норма герметичности, м3∙Па/с (л∙ мкм рт.ст./с), не более | 1х10-8 (7,5х10-5) |
Расход охлаждающей жидкости при давлении внутри корпуса ловушки не более 1,3х10-2 Па (1х10-4 мм рт.ст.), м3/ч, не более* |
4х10-3 |
Рабочая температура поверхности экрана при давлении внутри корпуса ловушки не более 1,3х10-2 Па (1х10-4 мм рт.ст.), °С (К), не более |
-130 (143) |

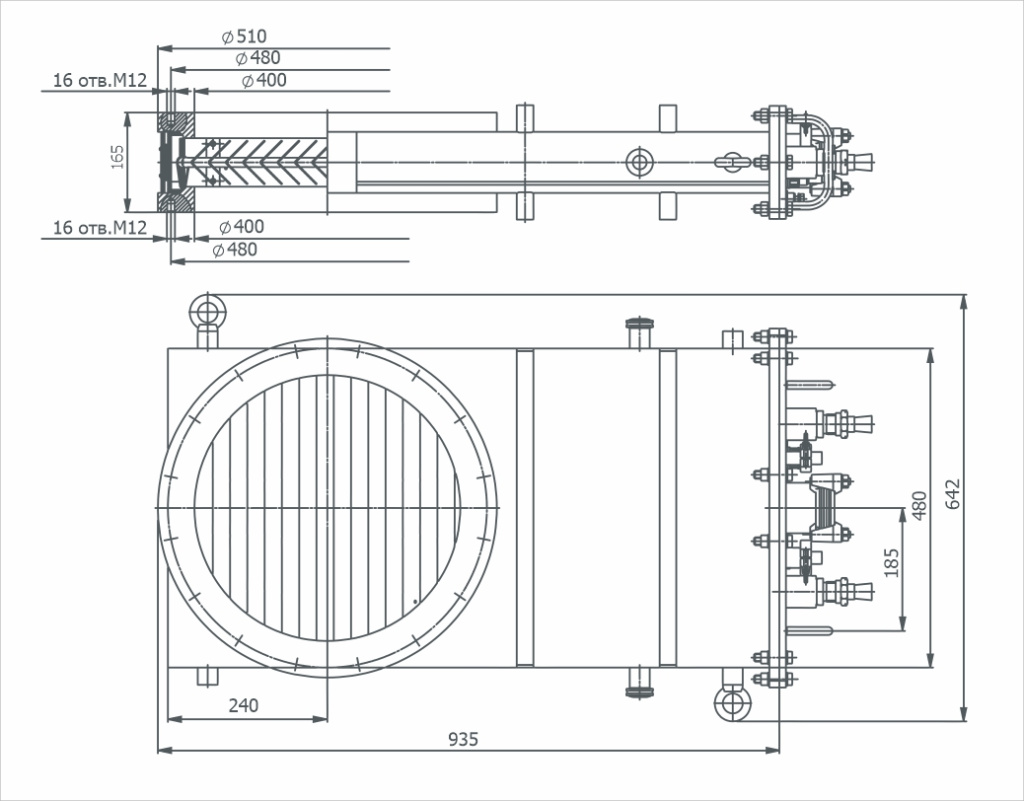

Габаритные размеры, мм, не более - высота - длина - ширина |
375 (172**) 1075 (1049**) 642 (642**) |
Масса, кг, не более | 135 (112**) |
Потребляемая мощность нагревателя, Вт, не более | 300 |
Напряжение питания, В | 48 |
Частота, Гц | 50 |
Время регенерации, ч, не более | 8 |
ПРИМЕЧАНИЕ: * Зависит от условий эксплуатации ловушки, температуры перекачиваемой среды. ** Без заглушек и деталей их крепления. |
